انواع کابل برق در صنایع مختلف استفاده می‌شود. یکی از مهم‌ترین انواع کابل‌ها، کابل مفتولی بوده که هزینه کمتری نسبت به سایر کابل‌ها داشته و وزن و اندازه آن طوری است که عمل کابل کشی را آسان نموده است. کابل مفتولی نقطه مقابل کابل افشان است که در این بخش بیشتر به آن پرداخته شده است.
برای مشاوره در واتساپ و خرید انواع کابل همین جا کلیک کنید.
کابل مفتولی چیست؟

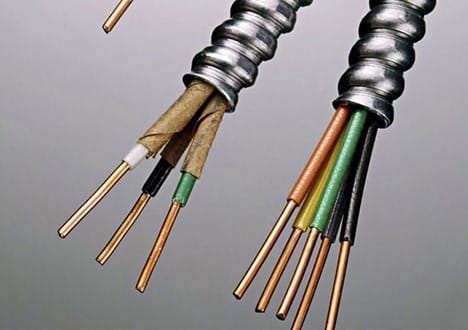

کابل مفتولی کابلی است که از یک هادی تک سیمی، تک رشته‌ای یا تک مفتولی ساخته شده است. بر خلاف کابل افشان که تعداد رشته‌های هادی آن بالا است، کابل مفتولی تنها دارای یک رشته بوده که ضخامت بالایی دارد در نتیجه چندان قابل انعطاف نیست. به همین دلیل کابل مفتولی به کابل خشک معروف شده است.
انعطاف‌پذیری کابل مفتولی به ویژگی‌هایی از جمله استحکام مفتول، ضخامت و یا نازکی آن با توجه به کاربری مد نظر مرتبط است در نتیجه نمی‌توان گفت که اصلا انعطاف پذیر نیستند. برخی از نمونه‌ها به طور کل به صورت ثابت و بدون خمش استفاده می‌شوند اما نمونه‌های دیگری از این کابل وجود دارند که تا حدود کمی انعطاف‌پذیر هستند.
کابل‌های مفتولی با قطر هادی و عایق بزرگ، نرمی و خمش کمتری نسبت به کابل‌هایی با قطر کم دارند. از کابل مفتولی به عنوان کابل دفنی در زمین استفاده می‌شود، بنابراین بیش از نرمی و انعطاف به استحکام و دوام آن باید توجه کرد و گاه به چنین کابلی، کابل زمینی نیز گفته می‌شود.
بیشتربدانید: با این علائم اختصاری سیم و کابل برق آشنا شوید.
ساختار کابل مفتولی

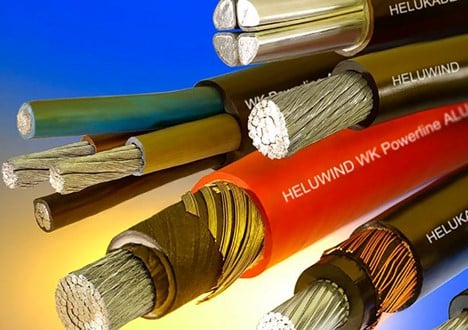

کابل مفتولی از لایه‌های مختلفی تشکیل شده است. هادی کابل مفتولی از یک عایق تک هسته‌ای مسی یا آلومینیومی ساخته شده است و در پوشش بیرونی آن عایق از جنس پلی وینیل کلراید یا پی وی سی وجود دارد. پلیمر pvc خاصیت خود خاموش‌شوندگی داشته که در صورت بروز آتش سوزی مانع انتشار و هدایت آتش می‌شوند.
در بعضی از کابل‌های مفتولی از لایه اضافه به نام شیلد یا محافظ استفاده شده است که حتی ممکن است در برخی از کابل‌های مفتولی از قطعات اضافی بیشتری مانند زره، محافظ میانی و یا پوشش جدا کننده استفاده شده باشد. میزان ضخامت عایق کابل به ولتاژ کابل وابسته است یعنی هرچقدر ولتاژ بیشتر باشد، کابل عایق ضخیم‌تری دارد.
ضخامت انواع کابل مفتولی
کابل مفتولی در ضخامت‌های مختلفی در بازار موجود است که از هر کدام آن‌ها در جایگاه مناسب خود استفاده می‌شود. ضخامت انواع کابل‌های مفتولی عبارتند از:
| سایز | ضخامت (میلی متر) |
| 26 | 0.48 |
| 25 | 0.5 |
| 24 | 0.55 |
| 23 | 0.06 |
| 22 | 0.07 |
| 20 | 0.9 |
| 18 | 1.2 |
| 16 | 1.5 |
| 14 | 2 |
| 12 | 2.5 |
| 10 | 3 |
کاربرد کابل مفتولی
کابل مفتولی با توجه به ویژگی‌های خاص در بسیاری از موارد مورد استفاده قرار می‌گیرد. چند نمونه از مصارف کابل مفتولی عبارتند از:
- کابل کشی ساختمان‌ها
- آجرکاری و بتن کاری
- در محیط‌های مرطوب، خشک و در مکان‌های باز و بسته
- در ساخت تابلو برق و الکتریسیته
- کابل کشی در لوله‌های خرطومی و ساده
- توزیع برق در نیروگاه‌ها تولید و توزیع نیروی برق
- در عایق بندی و رابیتس بندی
- عایق کاری موتور خانه‌های ساختمان‌های بزرگ
- پانل‌های کنترل برق
- انتقال الکتریسیته در رایانه‌ها
- تامین انرژی ابزارهای الکتریکی
انواع کابل مفتولی
کابل‌های مفتولی بر اساس چند ویژگی دسته‌بندی می‌شوند در نتیجه انواع مختلفی از آن موجود است.
- دسته بندی بر اساس ولتاژ نامی: در کابل مفتولی دو نوع کابل با ولتاژ 300/500 ولت و 450/750 ولت وجود دارد که هر یک از این کابل‌ها دارای سطح مقطع 0.5، 0.75 و 1 و در ولتاژ بیشتر تا سطح مقطع 1 میلی‌متر است.
- دسته‌بندی کابل مفتولی بر اساس وزن: با دسته بندی کردن برحسب وزن، دو نوع کابل مفتولی سبک و کابل مفتولی سنگین شکل می‌گیرد. از کابل‌های سبک مفتولی به علت وزن کمتر در مصارف صنعتی استفاده می‌شود که سطح ولتاژ کمتری دارند. کابل‌های مفتولی سنگین در مصارف صنعتی به دلیل وزن زیاد معمولا به صورت دفنی و در زیر زمین نصب و اجرا می شوند که ولتاژهای بیشتری از برق را پاسخگو هستند.

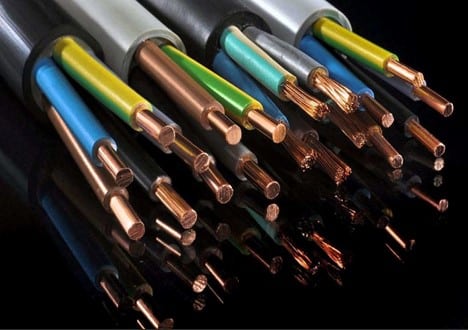

تفاوت کابل افشان و کابل مفتولی
کابل افشان با کابل مفتولی چه تفاوتی دارد؟ بزرگترین تفاوت کابل افشان با کابل مفتولی در میزان خمش آن‌ها است. کابل افشان دارای انعطاف‌پذیری بالایی بوده اما کابل مفتولی خشک و غیر قابل انعطاف است. در مواردی کابل مفتولی در حد کم قابلیت خمیدگی را دارد ولی خم شدن بیش از حد آن منجر به شکستگی هادی کابل و بریده شدن آن می‌شود. کابل افشان بیشترین استفاده را در صنایع و کاربری‌های دیگر دارد با این وجود کابل مفتولی از کابل افشان قیمت مناسب‌تری دارد که ممکن است جایگزین آن شود.
کابل افشان دارای چند رشته سیم نازک است اما کابل مفتولی از یک تک رشته سیم با قطر بالا ساخته شده است. مقاومت اهمی این دو کابل با یکدیگر متفاوت است که در کابل مفتولی میزان مقاومت بیش از کابل افشان است. کابل افشان در مقابل خوردگی و ساییدگی مقاومت بیشتری دارد اما اگر کابل‌های مفتولی در جای درست و به شکل صحیح به کار روند طول عمر بالاتری خواهند داشت.
مزایا کابل مفتولی
کابل‌های مفتولی که بسیار مورد استفاده قرار می‌گیرند مزیت‌هایی دارند، از جمله:
- قیمت مقرون به‌صرفه به دلیل نوع مفتول و نحوه ساخت
- مقاومت در برابر زنگ‌زدگی هنگام گالوانیزه شدن
- طول عمر زیاد در صورت نگهداری مناسب
- مقاومت در برابر رطوبت و کپک زدگی
- قابلیت استفاده در متراژ و مسافت بالا
- مقاومت کمتر نسبت به کابل افشان
- مقاومت در برابر ساییدگی
معایب کابل مفتولی
کابل مفتولی علی رغم تمام مزایا، معایبی هم دارد، از جمله:
- سیم‌کشی بی‌کیفیت‌تر درون لوله Flexible در مقایسه با کابل افشان
- ایجاد حالت شکنندگی در کابل
- به وجود آمدن اثر پوسته‌ای
- عدم انعطاف‌پذیری مناسب
قیمت کابل مفتولی
کابل مفتولی در صنایع و پروژه‌های مختلفی مورد استفاده قرار می‌گیرد بنابراین مهم است که کیفیت بالایی داشته باشد. کیفیت وابسته به نوع مواد مصرفی بوده که هرچقدر مرغوب‌تر باشند کالا با کیفیت‌تر خواهد بود. قیمت کابل مفتولی با توجه به کیفیت آن، برند و متراژ خریداری شده تعیین می‌شود که در فروشگاه‌های مختلف متفاوت است.
