وقتی صحبت از کاربردهای فشار قوی و بالا میشود، داشتن کابل مناسب بسیار مهم است. کابل فشار قوی به گونهای طراحی شدهاند که در شرایط سخت مقاومت کنند و عملکرد قابل اعتمادی را در محیطهای سخت ارائه دهند. در مقاله انواع مختلف کابلهای فشار قوی موجود و کاربردهای خاص آنها را بررسی خواهیم کرد. چه در صنعت نفت و گاز، هوافضا، یا هر زمینه دیگری که نیاز به کاربردهای فشار بالا دارد، دانستن در مورد انواع مختلف کابلها کمک میکند تا برای نیازهای خاص خود تصمیمات آگاهانه بگیرید.
شاید شما اسم کابل فشار قوی را زیاد شنیده باشید اما آیا تعریف دقیقی از این کابلها دارید؟ شاید تصور کنید که این دسته از کابلها اندازههای بزرگتری نسبت به سایر کابلها دارند. پس به همین دلیل است که از واژه فشار قوی برای معرفی آنها استفاده میکنیم. درصورتیکه این تعریف اشتباه است.
تصمیم گرفتیم که در این مقاله شما را با تعریف صحیح کابل فشار قوی و انواع آن آشنا کنیم. در ادامه نیز درباره کاربرد کابل فشار قوی هر کدام به شما خواهیم گفت تا بتوانید تحت هر شرایطی این کابلها را بهطور صحیح تشخیص دهید. پس ادامه این مقاله از پارس تکین را بخوانید.
برای مشاوره همین الان کلیک کنید.
کابل فشار قوی چییست
کابل فشار قوی چیست؟ کابلهای فشار قوی به طور خاص برای مقاومت در برابر فشارهای شدید و شرایط محیطی سخت طراحی شدهاند. آنها معمولا با مواد بادوام ساخته میشوند و دارای خواص عایق بهبود یافتهای هستند تا عملکرد مطلوب را در محیطهای چالش برانگیز تضمین کنند.
کابلهای فشار قوی برای مقاومت در برابر استرس مکانیکی، دمای شدید و قرار گرفتن در معرض مواد شیمیایی طراحی شدهاند. آنها همچنین باید یکپارچگی الکتریکی خود را حفظ کرده و در برابر تداخل الکتریکی محافظت کنند. بسته به کاربرد، کابلهای فشار قوی ممکن است دارای رتبهبندی ولتاژ، گزینههای محافظ و طرحهای ساختمانی متفاوتی باشند.
برای خرید و گرفتن اطلاعات راجب کابل فشار قوی همین جا کلیک کنید.
انواع کابلهای فشار قوی
کابل فشار قوی را میتوان به چند نوع و دسته طبقهبندی کرد که در ادامه به آنها میپردازیم.

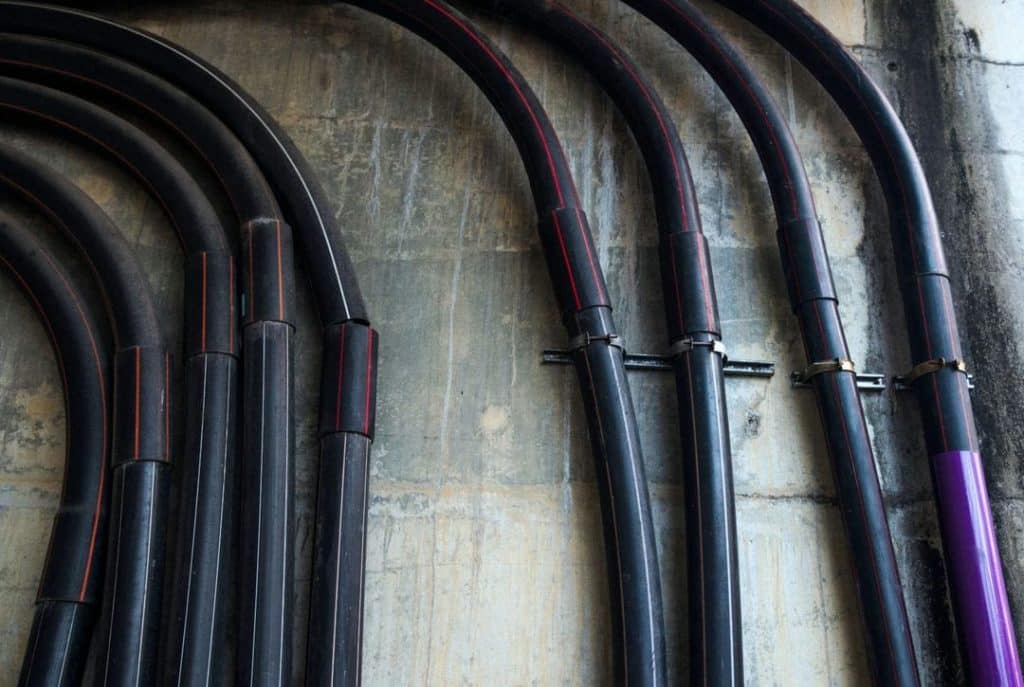

کابلهای برق فشار قوی
کابلهای برق فشار قوی برای انتقال برق در ولتاژ بالا از نیروگاهها به شبکههای توزیع یا مصرفکنندگان بزرگ صنعتی استفاده میشود. این کابلها معمولاً با موادی مانند XLPE (پلی اتیلن متقاطع) یا EPR (لاستیک اتیلن پروپیلن) برای افزایش عملکرد الکتریکی عایقبندی میشوند.
کابل فشار قوی میتواند ولتاژهای ۶۶ کیلو ولت تا چند صد کیلوولت را تحمل کند. آنها معمولاً در کاربردهایی مانند خطوط برق هوایی، کابلهای انتقال زیرزمینی و کابلهای برق زیردریایی استفاده میشوند.
برای خرید و گرفتن اطلاعات راجب کابل فشار قوی همین جا کلیک کنید.
کابلهای زیر دریا
کابلهای زیر دریا به طور خاص برای کاربردهای زیر آب، مانند سکوهای نفتی دریایی، تاسیسات تحقیقاتی دریایی و تاسیسات انرژیهای تجدیدپذیر طراحی شدهاند. این کابلها باید در برابر فشارهای بالا، آب دریا خورنده و دمای شدید مقاومت کنند.
کابلهای زیر دریا دارای ساختارهای تخصصی با چندین لایه عایق و مواد محافظ برای اطمینان از قابلیت اطمینان طولانی مدت در محیطهای زیر آب هستند. آنها برای انتقال نیرو، ارتباطات و انتقال داده بین تاسیسات دریایی و تاسیسات خشکی استفاده میشوند.
کابل فیبر نوری
کابلهای فیبر نوری به طور گستردهای برای انتقال داده با سرعت بالا در صنایع مختلف از جمله مخابرات، زیرساخت اینترنت و مراکز داده استفاده میشود. این کابل فشار قوی از خواص نور برای انتقال دادهها در فواصل طولانی با حداقل از دست دادن سیگنال استفاده می کنند.
کابلهای فیبر نوری پرفشار با مواد مستحکم و لایههای محافظ برای مقاومت در برابر محیطهای خشن و حفظ یکپارچگی سیگنال طراحی شدهاند. آنها در کاربردهایی مانند انتقال داده از راه دور، ارتباطات زیر آب و سیستمهای نظارت بر میدان نفتی استفاده میشوند.
کابلهای ابزار دقیق فشار قوی
کابلهای ابزار دقیق با فشار بالا در صنایعی که نیاز به سیستمهای اندازهگیری و کنترل دقیق دارند، نقش مهمی ایفا میکنند. از این کابلها برای اتصال سنسورها، فرستندهها و دستگاههای کنترلی به سیستمهای نظارت یا کنترل استفاده میشود.
کابل فشار قوی ابزار دقیق برای اطمینان از یکپارچگی سیگنال در فواصل طولانی طراحی شدهاند. آنها معمولاً دارای محافظ برای محافظت در برابر تداخل الکترومغناطیسی (EMI) و نویز هستند. این کابلها معمولا در صنایعی مانند نفت و گاز، پتروشیمی و اتوماسیون صنعتی استفاده میشوند.
عواملی که در انتخاب کابل فشار قوی باید در نظر گرفته شوند
انتخاب کابل فشار قوی مناسب برای کاربرد خاص شما نیازمند بررسی دقیق چندین عامل است. این عوامل عبارتند از:
اندازهگیری فشار
درجه فشار یک کابل فشار قوی توانایی آن را در تحمل حداکثر فشاری که در معرض آن قرار خواهد گرفت، تعیین میکند. برای اطمینان از ایمنی و قابلیت اطمینان، انتخاب کابلی با درجه فشار بالاتر از حداکثر فشار مورد انتظار در برنامه شما بسیار مهم است.
محدوده دما
کاربردهای مختلف به کابلهایی نیاز دارند که بتوانند محدوده دمایی خاصی را تحمل کنند. اطمینان حاصل کنید که کابل فشار بالایی که انتخاب میکنید، میتواند در محدوده دمایی مورد نظر کار کند بدون اینکه عملکرد یا ایمنی آن به خطر بیفتد.
مقاومت شیمیایی
اگر کاربرد شما شامل قرار گرفتن در معرض مواد شیمیایی یا مواد خورنده است، انتخاب یک کابل فشار قوی با خواص مقاومت شیمیایی مناسب ضروری است. این از تخریب یا آسیب دیدن کابل در طول زمان جلوگیری می کند.
انعطافپذیری
هنگام انتخاب کابل فشار قوی، الزامات انعطافپذیری برنامه خود را در نظر بگیرید. برخی از برنامهها ممکن است به کابلهایی نیاز داشته باشند که میتوانند خم یا حرکت کنند بدون اینکه آسیبی وارد کنند یا بر عملکرد تأثیر بگذارند.
خواص الکتریکی
برای کابلهای برق، عواملی مانند درجه ولتاژ، مواد عایق و گزینههای محافظ را در نظر بگیرید. این ویژگیها توانایی کابل را برای انتقال توان الکتریکی یا سیگنالها به طور قابل اعتماد بدون تداخل تعیین میکند.
ملاحظات نگهداری و ایمنی
برای اطمینان از طول عمر و ایمنی کابل فشار قوی، نگهداری مناسب ضروری است. در اینجا چند نکته کلی برای نگهداری وجود دارد:
- به طور منظم کابلها را برای علائم سایش، آسیب یا تخریب بررسی کنید.
- کابلها را تمیز و عاری از آلودگی نگه دارید.
- دستورالعملهای سازنده را برای نصب و استفاده دنبال کنید.
- از تجاوز از حد مجاز فشار یا دمای توصیه شده خودداری کنید.
- آموزش پرسنل در مورد روشهای نگهداری و جابجایی مناسب.
- کابلهای آسیب دیده یا معیوب را سریعا تعویض کنید تا از تصادف یا خرابی سیستم جلوگیری کنید.
هنگام کار با کابلهای فشار قوی همیشه ایمنی را در اولویت قرار دهید. برای به حداقل رساندن خطرات مربوط به فشارهای بالا و سیستمهای الکتریکی، استانداردها و مقررات ایمنی صنعت را رعایت کنید.
تعریف جامع کابل فشار قوی
برای تعریف کابل فشار بهتر است که از تعریف ولتاژ شروع کنیم. بین دو سر یک مدار الکتریکی جریان برقرار است. ولتاژ به مقدار اختلاف انرژی این دو سر گفته میشود. اگر کابل برقی بیشتر از ۳۵ کیلووات ولتاژ داشته باشد به آن کابل فشار قوی گفته میشود. البته به این کابلها، کابل قدرت (HV) نیز میگویند.
بنابراین کابل های فشار قوی در سیستم هایی با ولتاژ نامی بیشتر از 35 کیلو ولت می باشند و برای انتقال برق از نیروگاه به شبکه های مرکزی و توزیع زیرزمینی یا داخل کانال ها استفاده می شود.
اصطلاح کابل فشار قوی به معنای کابلی است که برای انتقال برق از طریق ولتاژ بالا استفاده می شود. چنین کابل هایی کاملاً عایق هستند و اغلب دارای محافظت چند لایه هستند. به عبارت دیگر، آنها یک سیستم عایق کامل دارند که بر اساس محاسبات ساخته شده است و چنین سیستم محافظی شامل یک نوار فلزی، لایه های محافظ و در واقع خود عایق از انواع خاصی از مواد نارسانا است. کابل های فشار قوی در انواع مختلف کاربردهای متنوعی در جریان متناوب (AC) و جریان مستقیم (DC) برای انتقال برق و همچنین در ابزارهای مختلف، ماشین ابزار، مهندسی مکانیک، سیستم های جرقه زنی و سایر سیستم ها دارند.
ساختار کابل فشار قوی پیچیده نیست. این کابلها از یک هسته فولادی همراه با روکشی آلومینیومی تشکیل شدهاند. عایقی که بر روی آن قرار میگیرد از نوع XLPEاست. آلومینیوم جزء رساناهای برتر به شمار میآید اما انعطاف بالایی در کشیده شدن دارد. به همین دلیل از هسته فولادی استفاده میشود تا کابلهای فشار قوی تغییر شکل ندهند.
عایق کابل فشار قوی
هر جا که از کابل فشار قوی استفاده می شود، یکی از الزامات اصلی این است که عایق باید تحت بار ولتاژ بالا تولید شده توسط میدان الکتریکی حفظ شود. وظیفه اصلی سیستم عایق جلوگیری از تماس افراد یا اشیاء (به ویژه رسانا) با هادی فشار قوی است.لایه عایق باید در برابر ولتاژهای بالا و آسیب های مکانیکی احتمالی مقاوم باشد و در عین حال پارامترهای جرمی کافی را در واحد طول کابل و قطر خارجی آن حفظ کند.
اولین عایق موفق که از دهه 1920 به طور گسترده مورد استفاده قرار گرفت، عایق کاغذی چند لایه آغشته به روغن رزین بود. علاوه بر این، کابل های برق با یک غلاف سربی پوشانده شدند که مقاومت مکانیکی آنها را به میزان قابل توجهی افزایش داد.
با این حال، این مواد دارای عملکرد کم، وزن بالا و سایر معایب هستند. بنابراین ، در دهه 60 – 70 جستجوی فعال برای مواد جایگزین وجود داشت که منجر به ظهور فناوری جدیدی شد که در آن کابل ها با عایق صلب از پلی اتیلن متقابل (نام بین المللی – XPLE) ساخته می شدند. در محدوده ولتاژ از 35 تا 420 کیلو ولت در سراسر جهان محبوبیت پیدا کرده است و به دلیل موارد زیر بیشترین استفاده را دارد:
- قابلیت اطمینان (عمر خدمات حداقل 30 سال)
- قدرت الکتریکی بالا
- سهولت کار
- سهولت تعمیر
- پاکیزگی محیط زیست

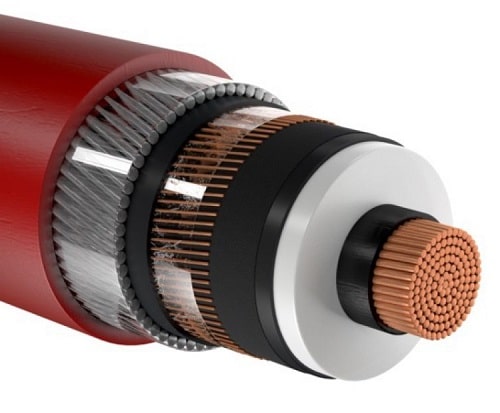

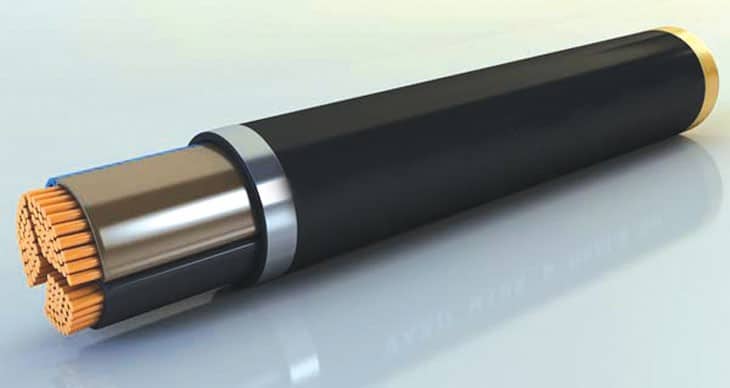

ساختار کابل فشار قوی
اجزای یک کابل فشار قوی از داخل به خارج عبارتند از: هادی، عایق، غلاف داخلی، پرکننده (زره) و عایق بیرونی می باشد. ساختار کابل فشار قوی پیچیده نیست. همانند همه کابل ها هادی آن مفتول یا نیمه افشان از جنس مس یا آلومینیوم می تواند باشد. به منظور یکنواخت نمودن اتصالات در آن از یک لایه نیمه هادی استفاده می شود. با توجه به نوع کابل لایه عایق دارای ضخامت های متفاوت است. همچنین در اطراف آن یک لایه نیمه هادی دیگر قرار می گیرد. برای جدا سازی این کابل ها یک لایه کاغذ گرافیکی که پرکننده یا زره نامیده می شود وجود دارد. برای محافظت از کابل لایه شیلد وجود دارد و برای مراقبت در برابر صدمات مکانیکی یک غلاف مراقبت در آن نظر گرفته می شد و در نهایت یک عایق بیرونی که اغلب به رنگ های قرمز و مشکی است روکش می شود.
۴ نوع کابل فشار قوی
کابلهای فشار قوی نیز انواع مختلفی دارد. این تمایز به دلیل داشتن مشخصات فنی متفاوت است. اصولاً بر روی این کابلها ویژگیها و مشخصاتشان با نشانهها نوشته میشوند. این مشخصات فنی به شرح زیر هستند:
ویژگی های کابل های برق فشار قوی
کابل های برق فشار قوی یکی از رایج ترین گروه های کابلی مورد استفاده در صنعت می باشد. این شامل هادی هایی با ولتاژ نامی 110، 150، 220، 380 و 500 کیلو ولت است. آنها برای انتقال ظرفیت های بزرگ برق طراحی شده اند. در آب های عمیق در شهرهای بزرگ، نیروگاه های برق آبی و حرارتی بزرگ استفاده می شود. از آنها برای تامین انرژی مجتمع های صنعتی انرژی بر استفاده می شود. آنها اغلب در تاسیسات در کارخانه های خودروسازی، کارخانه های متالورژی و شیمیایی استفاده می شوند.
برای اطمینان از عملکرد قابل اعتماد آنها تحت ولتاژ میدان الکتریکی بالا، عایق کابل تحت فشار بیش از حد ثابت روغن عایق عمل می کند تا از تخلیه جزئی در ساختار عایق جلوگیری کند. برای ساخت کابل، آن را به دقت با خلاء حرارتی درمان می کنند. این امکان اطمینان از حداقل تلفات عایق دی الکتریک را فراهم می کند که طول عمر بالای کابل را تعیین می کند.
برق کابل های فشار قوی با عایق پلی اتیلن کار کمتری برای نگهداری دارند و نیازی به هزینه های سرمایه ای برای ساخت خطوط کابل ندارند. آنها را می توان بدون در نظر گرفتن محدودیت های تفاوت سطح در مسیر گذاشت. آنها ظرفیت بار و مقاومت در برابر جریان های اتصال کوتاه را به دلیل افزایش مقاومت حرارتی عایق افزایش داده اند. اکثر کابل هایی که برای جریان مستقیم و ولتاژ 400 کیلو ولت طراحی شده اند در فشار بالا و پایین کار می کنند. دارای عایق کاغذی با مقاومت الکتریکی بالا هستند. کابل های خارجی با پر کردن گاز تولید می شوند. کابل توسط زره محافظت می شود.
ویژگی کابل فشار قوی
انتخاب کابل برق باید با دقت انجام شود. این بستگی به نوع شی متصل و شرایط نصب آن دارد. برای راحتی، کابل های برق بر اساس سه معیار طبقه بندی می شوند:
ولتاژ (از 0.66 کیلو ولت و بالاتر از 750)؛
مواد عایق (کابل ممکن است حاوی پلاستیک، پلی اتیلن، لاستیک، کاغذ باشد).
شکل، مواد هادی های حامل جریان (کابل ها می توانند آلومینیوم، مس باشند).
کابل های برق فشار قوی با توجه به نوع اتصال به زمین، انرژی زمین، چند هسته ای، غیر عایق، خود نگهدار و عایق هوا هستند. آنها همچنین با توجه به سطح مقطع و علامت گذاری به انواع تقسیم می شوند. مارک های معروف هادی AVVG ، VVG هستند . VVGng، VBBShv و NYM . حرف A نشان می دهد که هادی از آلومینیوم، B – وینیل، P – لاستیک، B – زره استفاده می کند. عنوان “ng” به وضوح نشان می دهد که کابل یک هادی غیر قابل اشتعال است. NYM یک آنالوگ بهبود یافته از VVG با لاستیک غیر قابل اشتعال پوشش داده شده محافظت شده از اشعه ماوراء بنفش است.
شکل و جنس هادی در انواع مختلف کابل فشار قوی متفاوت است. گفتیم که آلومینیوم رسانای به کار رفته در کابلهای فشار قوی است. برخی شرکتهای تولید کننده کابل فشار قوی به جای آلومینیوم، از مس استفاده میکنند. زیرا مس بعد از طلا و نقره رسانای بسیار قوی در فلزات محسوب میشود.

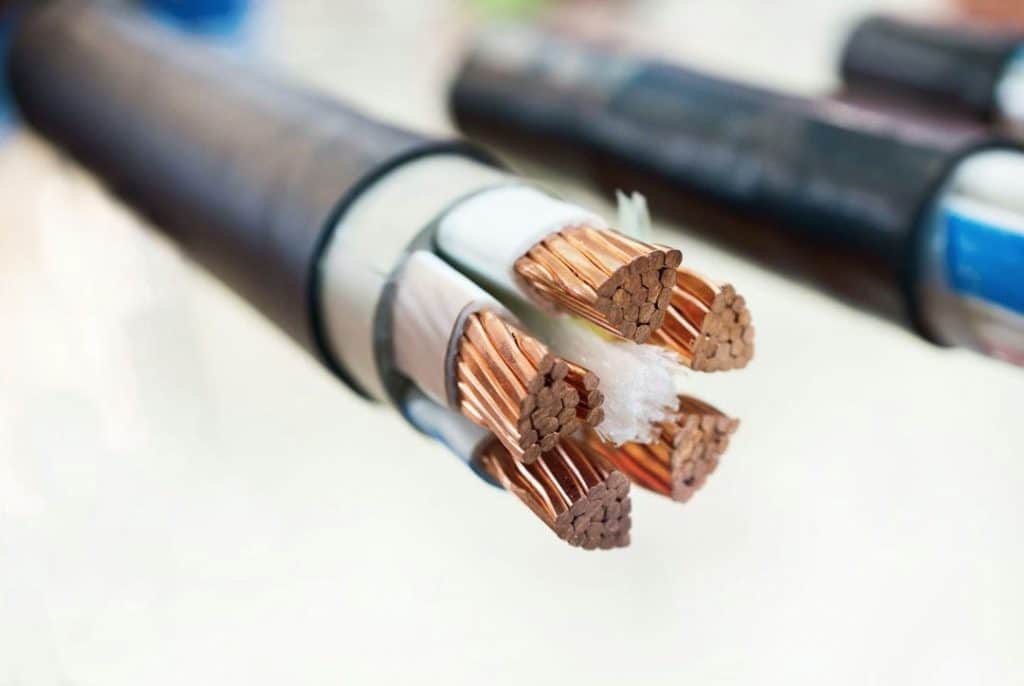

سطح مقطع یکی از اساسیترین مورد برای انتخاب کابل فشار قوی مناسب است. سطح مقطعها به صورت دایرهای و سکتوری (بخشهای قطعهبندی شده از یک دایره) هستند. این سطع مقطعهای کابل فشار قوی مشخص میکنند که چه اندازه جریان میتواند در آنها وجود داشته باشند.
عایق محافظتی و پوشش کابل فشار قوی نیز انواع متفاوتی دارد. برخی از آنها از جنس پلاستیک فشرده و برخی دیگر PE یا PVC هستند.
کابلهای فشار قوی لایههای متفاوتی دارند. برخی از آنها تعداد کمتری نسبت به سایر دارند. شما میتوانید لیست قیمت سیم و کابل مغان را از مشاوران پارس تکین بخواهید.
انواع مختلف کابل فشار قوی به شرح زیر است:
۱)کابل فشار قوی زرهدار
نام دیگر این کابل زرهپوش است. پوشش این کابلها PVC است. این عایق موجود در کابل فشار قوی در برابر جانوران موذی و اشعه ماورابنفش بسیار مقاوم است. زیرا ضد روغن و هیدروکربن است. برای مصارف صنعتی و تونلهای زیرزمینی برق که فشار مکانیکی بالایی وارد میشود از کابل زرهدار فشار قوی استفاده میکنند. زیرا در برابر فشار مکانیکی و رطوبت مقاوم است. نوع خاصی از کابلهای زرهدار وجود دارند که آنها به دلیل داشتن یک لایه محافظ سربی در مقابل هیدروکربنها، حلالها و مواد خورنده مقاوم هستند.
۲)کابل فشار قوی روغنی
تفاوت کابل فشار قوی روغنی با بقیه گزینهها در استفاده از روغن در آن است. عایق این کابلها از جنس کاغذ است. این کاغذ با روغن رقیقی ترکیب شده است. کابل روغنی دو نوع کمفشار و پرفشار دارد. این کابلهای فشار قوی دارای یک ظرف هستند که روغن اضافی کابل وارد آن میشود. اگر مقدار روغن در ظرف بیشتر از روغن کابل شود فشار کم میشود و بالعکس. این فشار بالا موجب خنک شدن کابل میشود.

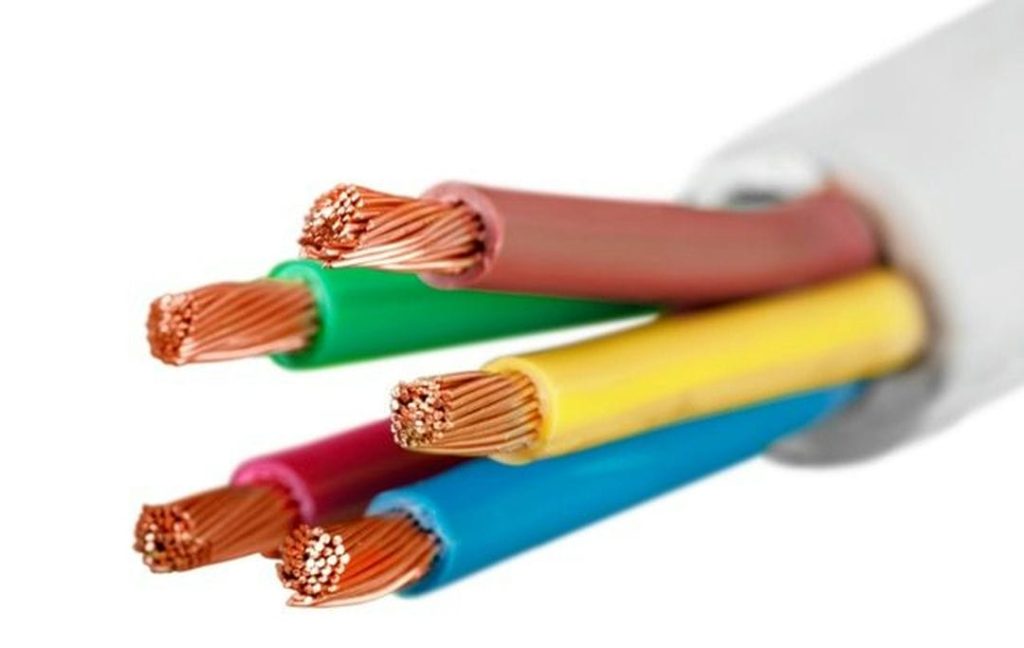

۳)کابل فشار قوی چند شاخه
کابلهای فشار قوی تکشاخه تا پنجشاخه نیز وجود دارند. دستهبندی این بخش به این صورت است که جریان در یک شاخه منتقل میشود یا چند شاخهای که در کنار همدیگر قرار گرفتهاند.
۴)کابل فشار قوی گازی
یک دستهبندی دیگر نیز برای کابلهای فشار قوی وجود دارد. این کابلها با فشار داخلی و خارجی مجزا میشوند. در کابل مغان فشار قوی گازی با فشار داخلی عایق کاغذی با نوار نازک مسی پوشیده میشود. این موارد در داخل لولهای فولادی قرار میگیرند که داخل آن پر از گاز ازت میشود.
در نوع فشار خارجی کابل فشار قوی رشته سیمها به هم تابیده میشوند. زره فولادی روی آن کابل قرار میگیرد. گاز ازت نیز با فشار بسیار زیاد داخل لوله فولادی رو پر میکند.
این مشخصات بر روی قیمت کابل فشار قوی اثر میگذارند. بنابراین لازم است که این دسته از کابلهای فشار قوی را با توجه به مکانی که میخواهید در آن به کار ببرید انتخاب کنید. با این کار میتوانید تصمیم مناسبتری بگیرید.
کاربردهای کابل فشار قوی در چه مواردی است؟
براساس کاربرد کابل فشار قوی میتوان انواع مختلفی از آن را در نظر گرفت. از کابل تیربرقها تا فرودگاهها و کابلهای زیرزمینی از کابل مغان فشار قوی استفاده میکنند. از طرفی دیگر، برای کارخانههای صنعتی که به برق با ولتاژ بالا نیاز دارند نیز از کابل فشار قوی استفاده میکنند.
کدامیک از انواع کابل فشار قوی بهتر است؟
بر روی این کابلها ویژگیها و مشخصاتشان با نشانهها نوشته میشوند. مواردی مثل سطح مقطع و جنس هادی روی قیمت کابل فشار قوی بسیار تاثیر میگذارند. شما میتوانید از نمایندگی سیم و کابل مغان در تهران برای اطلاعات بیشتر راهنمایی بخواهید. زمانی که شما هدف و کار خود را از خرید توضیح دهید آنها شما را به بهترین شکل راهنمایی میکنند تا بتوانید انتخاب صحیحی داشته باشید.
برای مشاوره در واتساپ و خرید انواع کابل همین جا کلیک کنید.
بهترین فروشنده کابل فشار قوی
یکی از محصولات پر طرفدار در پارس تکین، کابل فشار قوی مغان است. سیم وکابل مغان یکی از برندهای پرطرفدار در کشور می باشد. ما به عنوان نمایندگی فروش این شرکت محصولات شرکت را به بهترین کیفیت و کمترین قیمت به فروش می رسانیم. شما می توانید انواع کابل های مغان اعم : سیم و کابلهای فشار قوی، ساختمانی، کابلهایی با روکش لاستیکی، کابلهای هوایی، کابلهای کنترل و ابزار دقیق، کابلهای مخابراتی و کوآکسیال، کابلهای فشار متوسط و فشار ضعیف و فشار قوی را از ما تهیه کنید. برای کسب اطلاعات بیشتر می توانید با ما از طریق شماره و شبکه های اجتماعی که در سایت معرفی شده است ارتباط برقرار کنید. مشاوران فروش ما در سریع ترین زمان ممکن پاسخگوی نیاز شما هستند و پس از ثبت سفارش سریعا محصول مورد نظر را ارسال می کنند.
کلام پایانی
دانستن انواع مختلف کابل فشار قوی موجود برای انتخاب کابل مناسب برای کاربرد خاص بسیار مهم است. هنگام انتخاب کابل فشار قوی HV عواملی مانند درجه فشار، محدوده دما، مقاومت شیمیایی، انعطافپذیری و خواص الکتریکی را در نظر بگیرید. علاوه بر این، تعمیر و نگهداری مناسب را انجام دهید و دستورالعملهای ایمنی را دنبال کنید تا طول عمر کابلهای خود را به حداکثر برسانید و خطرات مرتبط با کاربردهای فشار بالا را به حداقل برسانید.
با خرید این نوع کابلهای با کیفیت که نیازهای خاص شما را برآورده میکند، میتوانید از عملیات کارآمد اطمینان حاصل کنید و از خرابیهای احتمالی یا تعمیرات پرهزینه در آینده بکاهید. به یاد داشته باشید که برای توصیههای شخصی بر اساس نیازهای منحصر به فرد خود، با کارشناسان یا تامینکنندگانی که در راهحلهای کابل فشار بالا تخصص دارند، مشورت کنید.
