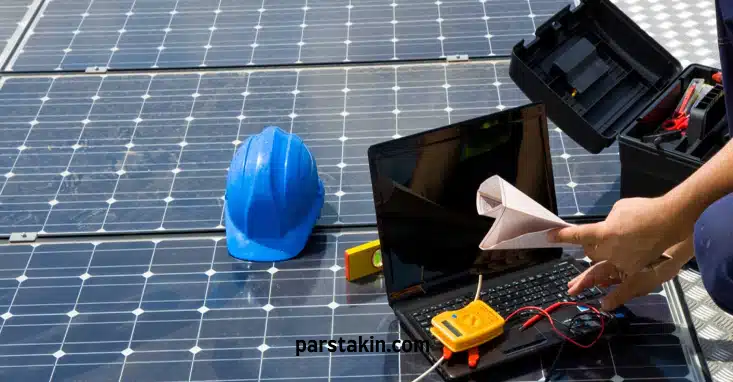

سیم و کابل مناسب برای سیستم های خورشیدی چه ویژگی هایی دارند؟ اگر به دنبال سیستمی با انرژی پاک و جبران پذیر هستید، سیستم‌های خورشیدی به عنوان گزینه‌ای ایده‌آل خودنمایی می‌کنند اما در پس تابش نور خورشید و پنل‌های فتوولتائیک، المانی حیاتی وجود دارد که اغلب نادیده گرفته می‌شود و آن سیم و کابل مناسب برای سیستم‌های خورشیدی است.
همانطور که رگ‌ها خون را در بدن انسان به گردش در می‌آورند، سیم و کابل نیز وظیفه انتقال جریان الکتریکی تولید شده توسط پنل‌های خورشیدی را به سایر اجزای سیستم و نهایتاً به مصرف‌کننده بر عهده دارند. انتخاب درست سیم و کابل مناسب، نقشی اساسی در کارایی، ایمنی و طول عمر سیستم‌های خورشیدی ایفا می‌کند. برای آشنایی با سیم و کابل مناسب برای سیستم‌های خورشیدی با پارس تکین تا انتهای مقاله همراه باشید.
برای مشاوره در واتساپ و خرید انواع کابل همین جا کلیک کنید.

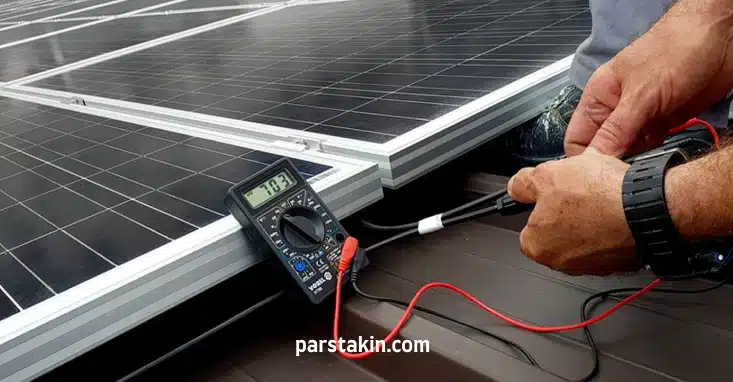

انواع سیم و کابل سیستم‌های خورشیدی
در این مقاله، سیم و کابل‌های مخصوص سیستم‌های خورشیدی را بررسی می‌کنیم و به این سوال پاسخ می‌دهیم که چه نوع سیم و کابلی برای سیستم‌های خورشیدی مناسب است؟ در سیستم‌های خورشیدی، از دو نوع سیم و کابل اصلی به نام DC و AC استفاده می‌شود که هر کدام وظایف و کاربردهای خاص خود را دارند.
کابل‌های DCدر سیستم‌های خورشیدی
کابل‌های DC، نقش شاهراه‌های جریان الکتریکی مستقیم (DC) را در سیستم‌های خورشیدی ایفا می‌کنند. آنها وظیفه انتقال انرژی تولید شده توسط پنل‌های خورشیدی به سایر اجزای سیستم را بر عهده دارند و اطمینان حاصل می‌کنند که این انرژی به درستی توزیع و مورد استفاده قرار می‌گیرد. در این بخش، به بررسی انواع کابل DC، ویژگی‌های کلیدی آنها و نکات مهم در انتخابشان می‌پردازیم.
کابل‌های ماژول
کابل‌های ماژول به منظور اتصال پنل‌های خورشیدی به یکدیگر طراحی شده‌اند و جریان مستقیم تولید شده توسط هر پنل را به جعبه کمباینر منتقل می‌کنند. این کابل‌ها دارای ویژگی‌های خاصی هستند که شامل:
- ولتاژ پایین (معمولاً تا 50 ولت)
- عایق ضخیم برای جلوگیری از نشت جریان
- مقاومت بالا در برابر اشعه UV و شرایط آب و هوایی
- انعطاف‌پذیری بالا برای سهولت در نصب
- کانکتورهای مخصوص مانند MC4 و MC3 در دو سر کابل
کابل استرینگ برای سیستم‌های خورشیدی
کابل‌های استرینگ وظیفه دارند خروجی جعبه کمباینر را به کنترل‌کننده شارژ یا اینورتر منتقل کنند. این کابل‌ها دارای ویژگی‌هایی از قبیل ولتاژ بالاتر (معمولاً تا 600 ولت)، هادی‌های ضخیم‌تر برای تحمل جریان بیشتر، مقاومت بالا در برابر سایش و پارگی و … هستند.
بیشتر بخوانید = درجه حرارت مجاز جریان برای کابل های فشار قوی و فشار ضعیف
کابل‌های DC اصلی
کابل‌های DC اصلی جریان مستقیم را از کنترل‌کننده شارژ یا اینورتر به باتری‌ها یا بارهای DC منتقل می‌کنند. ویژگی‌های این کابل‌ها شامل موارد زیر است:
| ویژگی | توضیحات |
| ولتاژ بالا | معمولاً تا 1000 ولت |
| هادی‌های بسیار ضخیم | برای تحمل جریان‌های سنگین |
| عایق باکیفیت | مقاوم در برابر حرارت |
| روکش ضخیم | برای محافظت در برابر آسیب‌های فیزیکی |
| کانکتورهای مخصوص | در دو سر کابل |
این ویژگی‌ها اطمینان از عملکرد مطمئن و ایمن کابل‌های DC اصلی را فراهم می‌کنند.
کابل‌های AC
درست زمانی که جریان مستقیم (DC) تولید شده توسط پنل‌های خورشیدی به کمک کابل‌های DC در سیستم توزیع می‌شود، نوبت به کابل‌های AC می‌رسد تا این انرژی را به خانه شما برسانند. کابل‌های AC، وظیفه حیاتی تبدیل برق DC به برق متناوب (AC) و انتقال آن به تابلو برق یا شبکه برق را بر عهده دارند.
در سیستم‌های خورشیدی عمدتاً از یک نوع کابل AC به نام کابل خروجی اینورتر استفاده می‌شود. این کابل‌ها جریان AC تولید شده توسط اینورتر را به تابلو برق یا شبکه برق منتقل می‌کنند. ولتاژ این کابل‌ها 230 یا 400 ولت (بر حسب استاندارد منطقه) است که مطابق با ولتاژ برق شهری است.
| ویژگی | توضیحات |
| هادی‌های مسی یا آلومینیومی | برای انتقال جریان AC |
| عایق باکیفیت و مقاوم در برابر حرارت | به دلیل گرم شدن کابل در حین انتقال جریان |
| روکش ضخیم | برای محافظت در برابر آسیب‌های فیزیکی و اشعه UV |
| کانکتورهای مخصوص در دو سر کابل | IEC 60309 باعث برقراری اتصال ایمن به اینورتر و تابلو برق |

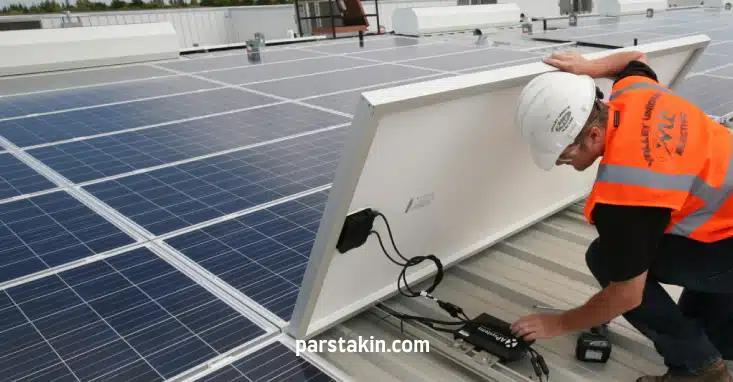

ویژگی‌های مهم سیم و کابل مناسب برای سیستم‌های خورشیدی

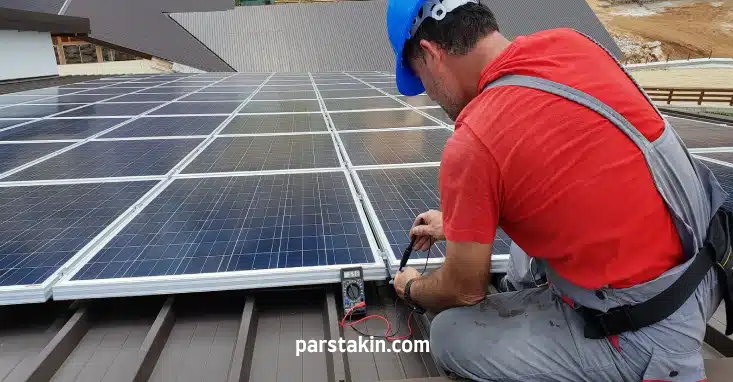

انتخاب سیم و کابل مناسب برای سیستم‌های خورشیدی، نقشی اساسی در عملکرد بهینه، ایمنی و طول عمر این سیستم‌ها ایفا می‌کند. در اینجا به بررسی مهم‌ترین ویژگی‌هایی که باید در انتخاب سیم و کابل خورشیدی مد نظر قرار داد، می‌پردازیم:
ولتاژ و جریان
اندازه ولتاژ به عواملی مانند نوع پنل‌های خورشیدی، اینورتر و باتری‌ها بستگی دارد. همچنین، جریان سیم و کابل باید با حداکثر جریانی که از آن عبور می‌کند، هماهنگ باشد. این حداکثر جریان با توجه به توان پنل‌های خورشیدی و شرایط محیطی محاسبه می‌شود تا عملکرد بهینه سیستم خورشیدی تضمین شود.
عایق
عایق سیم و کابل باید از مواد باکیفیت نظیر PVC، XLPE یا EPR ساخته شده باشد تا در برابر شرایط مختلفی مانند ولتاژ بالا، حرارت، رطوبت و اشعه UV مقاوم باشد. جنس عایق باید به گونه‌ای باشد که بتواند از کابل‌ها در برابر این عوامل محافظت کند و عمر مفید آنها را افزایش دهد.
همچنین، ضخامت عایق باید متناسب با ولتاژ سیستم انتخاب شود تا از نشت جریان و خطر برق‌گرفتگی جلوگیری کند. این ویژگی‌ها به ایمنی و کارایی سیستم‌های الکتریکی کمک می‌کند و از بروز مشکلات احتمالی در عملکرد سیستم جلوگیری می‌کند.
مقاومت در برابر سایش و پارگی
سیم و کابل باید دارای روکش ضخیم و مقاوم در برابر سایش و پارگی باشد تا در مواجهه با شرایط محیطی مختلف نظیر باد، باران، برف و تابش نور خورشید محافظت شوند. این روکش باید به اندازه‌ای مقاوم باشد که بتواند کابل را از آسیب‌های فیزیکی و شرایط جوی مختلف حفظ کند. مواد مورد استفاده برای روکش می‌توانند شامل PVC، پلی اتیلن یا لاستیک باشند که هر کدام ویژگی‌های خاص خود را برای افزایش دوام و مقاومت کابل‌ها فراهم می‌کنند. انتخاب مناسب مواد روکش به طول عمر و عملکرد بهینه کابل‌ها کمک می‌کند.
بیشتر بخوانید = بهترین برند سیم و کابل در ایران
هدایت الکتریکی
سایز هادی سیم و کابل باید با جریان عبوری از آن متناسب باشد تا از افت ولتاژ و اتلاف انرژی جلوگیری شود. انتخاب سایز مناسب هادی برای اطمینان از کارایی بهینه سیستم و کاهش تلفات انرژی بسیار اهمیت دارد. همچنین، جنس هادی نیز نقش مهمی در هدایت الکتریکی دارد.
هادی‌ها می‌توانند از جنس مس یا آلومینیوم باشند؛ مس به دلیل داشتن رسانایی الکتریکی بالا، کارایی بهتری در انتقال جریان دارد، در حالی که آلومینیوم به خاطر سبک‌تر بودن و قیمت پایین‌تر، انتخاب اقتصادی‌تری است. بنابراین، بسته به نیازهای خاص سیستم و بودجه موجود، انتخاب مناسب جنس هادی می‌تواند به بهبود عملکرد و کاهش هزینه‌های سیستم کمک کند.
رنگ سیم و کابل سولار
رنگ‌ها و عایق‌ها در سیم‌های سولار، زبانی گویا برای درک عملکرد، کاربرد و الزامات ایمنی هر سیم ارائه می‌دهند. با رمزگشایی این زبان، می‌توانید به نقشه‌خوانی دقیق سیستم‌های خورشیدی بپردازید، عیب‌یابی و تعمیرات را به آسانی انجام دهید و از عملکردی ایمن و پایدار لذت ببرید.
| نوع جریان |
رنگ کابل |
کاربرد | |
| AC | قرمز | مکان‌های پر حرارت | |
| سفید | هادی زمینی | ||
| سبز | اتصال تجهیزات به زمین | ||
| DC | قرمز | قطب مثبت | |
| سفید | قطب منفی یا رسانای زمین | ||
| سبز | اتصال تجهیزات به زمین |
نتیجه گیری
در این مقاله انواع سیم و کابل‌های مورد استفاده در سیستم‌های خورشیدی، از جمله کابل‌های DC و AC و ویژگی‌های کلیدی آنها را بررسی کردیم. انتخاب سیم و کابل‌های مناسب برای عملکرد بهینه و ایمنی این سیستم‌های خورشیدی حیاتی است.
پارس تکین نوآوران، به عنوان نماینده معتبر مغان، با ارائه محصولات باکیفیت و مطابق با استانداردهای بالا، توانسته است نیازهای تخصصی سیستم‌های خورشیدی را به بهترین نحو تأمین کند. انتخاب محصولات این شرکت به شما اطمینان می‌دهد که سیستم خورشیدیتان با کارایی و ایمنی مطلوب عمل کند.
